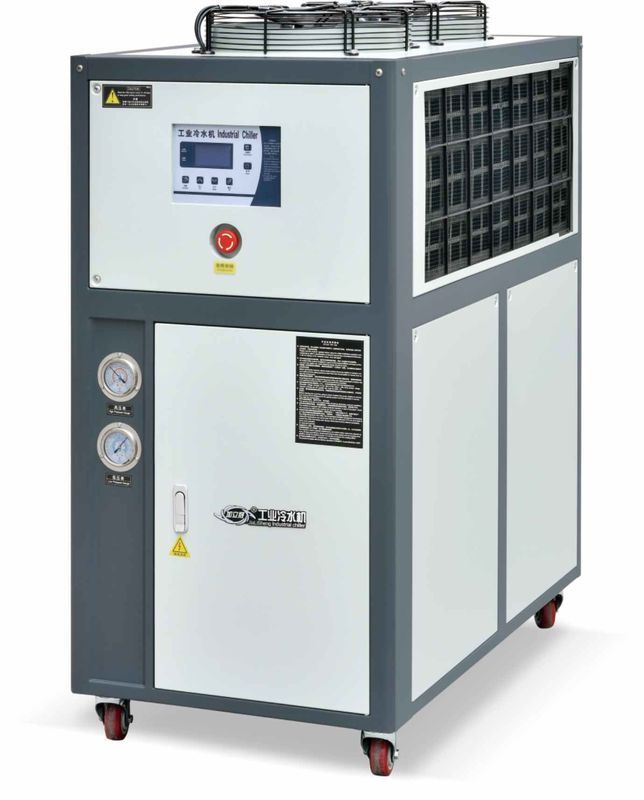

JLSF-4HP সেন্ট্রিফুগাল এয়ার কুলড ওয়াটার চিলার মেশিন ফর ল্যামিনেটিং মেশিন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | JIALIS |
| সাক্ষ্যদান: | CE/ISO |
| মডেল নম্বার: | JLSF-4HP |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Discuss |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
| ডেলিভারি সময়: | 5 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 700 ইউনিট |
|
বিস্তারিত তথ্য |
|||
| পণ্যের নাম: | এয়ার কুলড ওয়াটার চিলার | প্রয়োগ: | শিল্প/বাণিজ্যিক |
|---|---|---|---|
| কন্ট্রোলার: | মাইক্রোপ্রসেসর/পিএলসি | কম্প্রেসার টাইপ: | স্ক্রোল/আধা-হারমেটিক/হারমেটিক |
| ইভাপোরেটর: | জলের ট্যাঙ্ক কয়েল/শেল এবং টিউব/প্লেট হিট এক্সচেঞ্জার | কনডেন্সার: | ফিনড |
| কনডেন্সার ফ্যান: | অক্ষীয়/কেন্দ্রিক | শব্দমাত্রা: | 50-65dB(A) |
| পাম্প: | কেন্দ্রাতিগ | রেফ্রিজারেন্ট: | R22/R407C/R134A/R410A |
| সুরক্ষা: | উচ্চ/নিম্ন চাপ/ওভারলোড/ফেজ সিকোয়েন্স/এন্টি-ফ্রিজিং | গ্যারান্টি: | 1 ২ মাস |
| বিশেষভাবে তুলে ধরা: | সেন্ট্রিফুগাল এয়ার কুলড ওয়াটার চিলার,জেএলএসএফ-৪এইচপি এয়ার কুলড ওয়াটার চিলার,লেমিনেটিং ওয়াটার চিলার মেশিন |
||
পণ্যের বর্ণনা
জেএলএসএফ-৪এইচপি এয়ার কুলড ওয়াটার চিলার বাবল মেশিন,মেকিং মেশিন,ল্যামিনেটিং মেশিন
পণ্যের বর্ণনাঃ
একটি ছোট বায়ু-শীতল চিলার হল রেফ্রিজারেশনের জন্য ব্যবহৃত সরঞ্জামগুলির একটি টুকরা, সাধারণত ছোট থেকে মাঝারি আকারের বাণিজ্যিক বা শিল্প অ্যাপ্লিকেশনগুলিতে। এটি শীতল মাধ্যমে পরিবেষ্টিত বায়ু উড়িয়ে দেওয়ার জন্য একটি ফ্যান ব্যবহার করে,যা শীতল থেকে তাপ অপসারণ করে এবং শীতল তরলকে সঞ্চালনের অনুমতি দেয়, তাপমাত্রা কমাতে।
ছোট বায়ু-শীতল চিলারগুলিতে সাধারণত একটি কম্প্রেসার, একটি কনডেন্সার, একটি সম্প্রসারণ ভালভ এবং একটি বাষ্পীভবন অন্তর্ভুক্ত থাকে। কম্প্রেসারটি রেফ্রিজারেন্টকে উচ্চ চাপ গ্যাসে সংকুচিত করে,যা তারপর কনডেন্সারে পাঠানো হয়, যেখানে একটি ফ্যান এর মাধ্যমে আশেপাশের বাতাস উড়িয়ে দেয়, যার ফলে তাপ অপসারণ করা হয়। রেফ্রিজারেন্ট একটি নিম্ন চাপ তরল হয়ে যায় এবং তারপর প্রসারণ ভালভ প্রবেশ করে,যেখানে কম চাপের কারণে রেফ্রিজারেন্ট বাষ্পীভূত হয়, তাপ শোষণ করে, যা বাষ্পীভবনে জল বা অন্যান্য তরলকে শীতল করে।
ছোট বায়ু-শীতল চিলারগুলি জল-শীতল চিলারগুলির তুলনায় ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ কারণ তাদের পাম্প, শীতল টাওয়ার বা জল পাইপিংয়ের প্রয়োজন হয় না।তারা সাধারণত স্থাপন করার জন্য আরো স্থান প্রয়োজন কারণ তারা তাপ dissipate করার জন্য যথেষ্ট স্থান প্রয়োজন.
উৎপাদন বৈশিষ্ট্য:
ছোট বায়ু-শীতল শীতল একটি সাধারণ রেফ্রিজারেশন সরঞ্জাম, এর প্রধান বৈশিষ্ট্যগুলি নিম্নরূপঃ
1.. ক্ষুদ্রীকরণঃঐতিহ্যবাহী চিলেন্ডারগুলির তুলনায় ছোট বায়ু-শীতল চিলেন্ডারগুলি আকারে ছোট এবং ওজন কম, যা তাদের ইনস্টল এবং সরানো সহজ করে তোলে।
2. উচ্চ দক্ষতা এবং শক্তি সঞ্চয়ঃউন্নত কম্প্রেসার এবং তাপ এক্সচেঞ্জার ব্যবহারের কারণে, ছোট বায়ু-শীতল চিলারগুলির শীতল করার দক্ষতা বেশি, সংক্ষিপ্ত সময়ের মধ্যে সেট তাপমাত্রার প্রয়োজনীয়তা পূরণ করতে পারে,এবং শক্তি খরচও কমাতে পারে. শক্তি সঞ্চয় প্রভাব.
3- কম গোলমাল:ছোট বায়ু-শীতল চিল্ডারের কম অপারেটিং গোলমাল রয়েছে এবং এটি পার্শ্ববর্তী পরিবেশ এবং কর্মীদের সাথে হস্তক্ষেপ করবে না। এটি এমন জায়গাগুলির জন্য উপযুক্ত যা একটি শান্ত পরিবেশের প্রয়োজন।
4সহজ রক্ষণাবেক্ষণঃছোট্ট এয়ার-কুলড চিলারটির গঠন সহজ, রক্ষণাবেক্ষণ করা সহজ, পরিষ্কার করা এবং মেরামত করা সহজ।
5.অটোমেটিক কন্ট্রোলঃছোট বায়ু-শীতল চিলার একটি উন্নত নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে, যা স্থিতিশীল এবং নির্ভরযোগ্য শীতল প্রভাব নিশ্চিত করার জন্য স্বয়ংক্রিয়ভাবে তাপমাত্রা এবং আর্দ্রতা সামঞ্জস্য করতে পারে।
সাধারণভাবে, ছোট বায়ু-শীতল চিলারের ক্ষুদ্রায়ন, উচ্চ দক্ষতা এবং শক্তি সঞ্চয়, কম গোলমাল, সহজ রক্ষণাবেক্ষণ এবং স্বয়ংক্রিয় নিয়ন্ত্রণের বৈশিষ্ট্য রয়েছে,এবং ছোট রেফ্রিজারেশন প্রয়োজনের জন্য একটি আদর্শ সরঞ্জাম.
কাজের নীতিঃ
ছোট বায়ু-শীতল শীতলকারীটির কাজ করার নীতি একটি সাধারণ রেফ্রিজারেশন চক্র সিস্টেমের অনুরূপ এবং এর প্রধান উপাদানগুলির মধ্যে একটি কম্প্রেসার, একটি কনডেনসার, একটি সম্প্রসারণ ভালভ,এবং একটি বাষ্পীভবন.
1. কম্প্রেসার:কম্প্রেসার হল চিলারের মূল উপাদান, এবং এর কাজ হল রেফ্রিজার্যান্টকে উচ্চ চাপের গ্যাসে সংকুচিত করা। উচ্চ চাপের গ্যাস সংকোচনের সময় তাপ উৎপন্ন করে,যা কনডেনসার দিয়ে ছাড়তে হবে.
2কনডেন্সার:কন্ডেনসার হল একটি উপাদান যা রেফ্রিজারেন্ট থেকে তাপ ছড়িয়ে দিতে ব্যবহৃত হয়। যখন উচ্চ চাপ গ্যাস কন্ডেনসার দিয়ে যায়, তখন আশেপাশের বায়ুটি ফ্যান দ্বারা উড়িয়ে দেওয়া হয়,যা রেফ্রিজারেন্টের তাপমাত্রা কমিয়ে দেয় এবং তাপ নির্গত করেএই ভাবে, রেফ্রিজারেন্ট উচ্চ চাপ গ্যাস থেকে একটি নিম্ন চাপ তরল পরিবর্তন।
3এক্সপেনশন ভ্যালভঃএকটি সম্প্রসারণ ভালভ একটি ছোট গ্লোটিং ডিভাইস যা রেফ্রিজারেন্টের প্রবাহ নিয়ন্ত্রণ করে। যখন রেফ্রিজারেন্ট সম্প্রসারণ ভালভের মধ্য দিয়ে যায়,ভ্যালভের সংকোচনের কারণে রেফ্রিজারেন্টের চাপ এবং তাপমাত্রা হ্রাস পাবে, যাতে রেফ্রিজারেন্টটি কম চাপের তরল হয়ে যায়।
4. বাষ্পীভবন:একটি বাষ্পীভবন একটি উপাদান যা জল বা অন্যান্য তরল শীতল করার জন্য ব্যবহৃত হয়। যখন রেফ্রিজারেন্ট বাষ্পীভবন প্রবেশ করে, এটি বাষ্পীভবন থেকে তাপ শোষণ করে,বাষ্পীভবনে পানি বা অন্যান্য তরলের তাপমাত্রা কমতে পারেরেফ্রিজারেন্ট আবার উচ্চ চাপের গ্যাসে পরিণত হয়, এবং একটি নতুন রেফ্রিজারেশন চক্র শুরু হয়।
পুরো রেফ্রিজারেশন চক্রের সময়, ফ্যান একটি খুব গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি কনডেনসার মাধ্যমে আশেপাশের বায়ু উড়িয়ে দিয়ে তাপ নির্গত করে।যাতে রেফ্রিজারেন্টটি চক্রের মধ্যে ক্রমাগত শীতল এবং চাপযুক্ত হতে পারে, এবং এটিও নিশ্চিত করে যে রেফ্রিজারেন্ট বাষ্পীভূত হয়। ডিভাইসে তাপ শোষণ প্রভাব।
| 1 কম্প্রেসার | 5 বাষ্পীভবন | 9 তাপমাত্রা সেন্সর | 13 বাইপাস ভালভ |
| 2 কনডেন্সার | 6 বল ভ্যালভ | ১০ পানির ট্যাংক | 14 নিম্ন ভোল্টেজ নিয়ন্ত্রক |
| 3 ফিল্টার ড্রায়ার | 7 অ্যান্টিফ্রিজ সুইচ | 11 জল পাম্প চাপ গ্যাজেট | 15 উচ্চ ভোল্টেজ নিয়ন্ত্রক |
| 4 সম্প্রসারণ ভালভ | 8 ফ্ল্যাটে স্যুইচ | 12 জল পাম্প |
16 চাপ কমানোর ভালভ |
টেকনিক্যাল প্যারামিটারঃ
| মডেল | জেএলএসএফ-১এইচপি | জেএলএসএফ-২এইচপি | জেএলএসএফ-৩এইচপি | জেএলএসএফ-৪এইচপি | জেএলএসএফ-৫এইচপি | জেএলএসএফ-৬এইচপি | জেএলএসএফ-৮এইচপি | JLSF-10HP | ||
| শীতল করার ক্ষমতা | কেডব্লিউ/ঘন্টা | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| ক্যালোরি/ঘন্টা | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| তাপমাত্রা পরিসীমা | 5°C-35°C ((০°C এর নিচে কাস্টমাইজ করা যায়) | |||||||||
| পাওয়ার সাপ্লাই | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| মোট ক্ষমতা | কেডব্লিউ | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| কম্প্রেসার | প্রকার | হার্মেটিক রোল টাইপ বা পিস্টন | ||||||||
| শক্তি | কেডব্লিউ | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| সার্কুলেশন পাম্প | শক্তি | কেডব্লিউ | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| মাথা | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| রেফ্রিজারেন্ট | প্রকার | R22/R407c/R134a/R410a | ||||||||
| নিয়ন্ত্রণ পদ্ধতি | তাপমাত্রা সেন্সিং বাহ্যিক চাপ সমতুল্য প্রসারণ ভালভ | |||||||||
| ভরাট ভর | কেজি | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| বাষ্পীভবন | প্রবাহ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| জল ক্ষমতা | মি 3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| ব্যাসার্ধ | ইঞ্চি | অর্ধ ইঞ্চি | 3/4 " | ১" | ১.১/২ ইঞ্চি | ১.১/২ ইঞ্চি | ||||
| কন্ডেনসার | প্রকার | দক্ষ ব্রাস সেট তরঙ্গযুক্ত অ্যালুমিনিয়াম ফিন | ||||||||
| ফ্যান | প্রকার | অক্ষীয় প্রবাহ | ||||||||
| বায়ু ভলিউম | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| প্রতিরক্ষামূলক যন্ত্র | উচ্চ এবং নিম্ন চাপ সুইচ, অ্যান্টিফ্রিজ সুরক্ষা, ফিউজযোগ্য প্লাগ / সুরক্ষা ভালভ, ওভারলোড সুরক্ষা ডিভাইস, কয়েল ওভারহিট সুরক্ষা, স্বয়ংক্রিয় তাপমাত্রা সুরক্ষা সুইচ ইত্যাদি | |||||||||
| মেশিনের আকার | এল | মিমি | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| ডব্লিউ | মিমি | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| এইচ | মিমি | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| একক ওজন | কেজি | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| মডেল | জেএলএসএফ-১২এইচপি | জেএলএসএফ-১৫এইচপি | জেএলএসএফ-২০এইচপি | জেএলএসএফ-২৫এইচপি | জেএলএসএফ-৩০এইচপি | জেএলএসএফ-৪০এইচপি | জেএলএসএফ-৫০এইচপি | JLSF-60HP | ||
| শীতল করার ক্ষমতা | কেডব্লিউ/ঘন্টা | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| ক্যালোরি/ঘন্টা | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| তাপমাত্রা পরিসীমা | 5°C-35°C ((০°C এর নিচে কাস্টমাইজ করা যায়) | |||||||||
| পাওয়ার সাপ্লাই | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| মোট ক্ষমতা | কেডব্লিউ | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| কম্প্রেসার | প্রকার | হার্মেটিক রোল টাইপ বা পিস্টন | ||||||||
| শক্তি | কেডব্লিউ | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| সার্কুলেশন পাম্প | শক্তি | কেডব্লিউ | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| মাথা | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| রেফ্রিজারেন্ট | প্রকার | R22/R407c/R134a/R410a | ||||||||
| নিয়ন্ত্রণ পদ্ধতি | তাপমাত্রা সেন্সিং বাহ্যিক চাপ সমতুল্য প্রসারণ ভালভ | |||||||||
| ভরাট ভর | কেজি | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| বাষ্পীভবন | প্রবাহ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| জল ক্ষমতা | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| ব্যাসার্ধ | ইঞ্চি | 1.5" | ২" | 2.5" | ৩" | |||||
| কন্ডেনসার | প্রকার | দক্ষ ব্রাস সেট তরঙ্গযুক্ত অ্যালুমিনিয়াম ফিন | ||||||||
| ফ্যান | প্রকার | অক্ষীয় প্রবাহ | ||||||||
| বায়ু ভলিউম | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| প্রতিরক্ষামূলক যন্ত্র | উচ্চ এবং নিম্ন চাপ সুইচ, অ্যান্টিফ্রিজ সুরক্ষা, ফিউজযোগ্য প্লাগ / সুরক্ষা ভালভ, ওভারলোড সুরক্ষা ডিভাইস, কয়েল ওভারহিট সুরক্ষা, স্বয়ংক্রিয় তাপমাত্রা সুরক্ষা সুইচ ইত্যাদি | |||||||||
| মেশিনের আকার | এল | মিমি | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| ডব্লিউ | মিমি | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| এইচ | মিমি | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| একক ওজন | কেজি | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
অ্যাপ্লিকেশন শিল্পঃ
ছোট বায়ু-শীতল শীতলকারীগুলি বিভিন্ন শিল্প এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যার মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়ঃ
1ইলেকট্রনিক্স শিল্প:ছোট ছোট এয়ার-কুলড চিলারগুলি উচ্চ প্রযুক্তির পণ্য যেমন সেমিকন্ডাক্টর, অপটিক্স এবং ইলেকট্রনিক উপাদানগুলির জন্য শীতল সরবরাহ করতে পারে যাতে সরঞ্জামগুলির স্বাভাবিক অপারেশন নিশ্চিত করা যায়।
2ফার্মাসিউটিক্যাল ইন্ডাস্ট্রি:ক্ষুদ্র বায়ু-শীতল চিলারগুলি ফার্মাসিউটিক্যাল উত্পাদন প্রক্রিয়ার লিঙ্কটির জন্য স্থিতিশীল শীতল প্রভাব সরবরাহ করতে পারে যা তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন, ফার্মাসিউটিকালগুলির গুণমান এবং সুরক্ষা নিশ্চিত করে.
3খাদ্য শিল্প:ক্ষুদ্র বায়ু-শীতল চিলারগুলি খাদ্যের গুণমান এবং সুরক্ষা নিশ্চিত করার জন্য খাদ্য প্রক্রিয়াকরণ, সঞ্চয় এবং পরিবহনের সময় তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন এমন লিঙ্কগুলির জন্য শীতল সরবরাহ করতে পারে।
4প্লাস্টিক শিল্প:প্লাস্টিক ইনজেকশন মোল্ডিং, ব্লো মোল্ডিং, এক্সট্রুশন মোল্ডিং ইত্যাদিতে ছোট বায়ু-শীতল চিলারগুলি তাপমাত্রা নিয়ন্ত্রিত লিঙ্কগুলির জন্য শীতল সরবরাহ করতে পারে।পণ্যের গুণমান এবং উৎপাদন দক্ষতা নিশ্চিত করতে.
5রাসায়নিক শিল্প:রাসায়নিক পণ্যের গুণমান এবং নিরাপত্তা নিশ্চিত করার জন্য রাসায়নিক উৎপাদন প্রক্রিয়ার তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন হয় এমন লিঙ্কগুলির জন্য ছোট বায়ু-শীতল চিলারগুলি হিমায়ন সরবরাহ করতে পারে।
সাধারণভাবে, ছোট বায়ু-শীতল চিলারগুলি বিভিন্ন অনুষ্ঠানের জন্য উপযুক্ত যা রেফ্রিজারেশনের প্রয়োজন এবং বিভিন্ন শিল্পের জন্য দক্ষ, স্থিতিশীল এবং নির্ভরযোগ্য রেফ্রিজারেশন সমাধান সরবরাহ করে।
অটোমোবাইল ম্যানুফ্যাকচারিং রাসায়নিক প্রকৌশল ইলেকট্রনিক্স শিল্প ইলেক্ট্রোপ্লেটিং শিল্প
ইনজেকশন মোল্ডিং শিল্প ফার্মাসিউটিক্যাল শিল্প প্লাস্টিক প্যাকেজিং শিল্প মুদ্রণ শিল্প
উপপোর্ট এন্ড সার্ভিসেস:
এয়ার কুলড চিলারের টেকনিক্যাল সাপোর্ট এবং সার্ভিস এর মধ্যে রয়েছেঃ
1. ২৪/৭ গ্রাহক সহায়তা
2. রিমোট গাইডেন্স ইনস্টলেশন এবং রক্ষণাবেক্ষণ
3. দূরবর্তী ডায়াগনস্টিক এবং সমস্যা সমাধান
4. ফোন/ই-মেইল পরামর্শ এবং নির্দেশিকা
5. ব্যবহারকারী-বান্ধব ডকুমেন্টেশন এবং ম্যানুয়াল
6. সফটওয়্যার আপডেট এবং আপগ্রেড
7. খুচরা যন্ত্রাংশ এবং খরচ খরচ
প্যাকেজিং এবং শিপিংঃ
বায়ু-শীতল চিলারগুলি স্ট্যান্ডার্ড প্লাইউড কাঠের বাক্সে প্যাকেজ করা হয় এবং প্রেরণ করা হয়। সমস্ত উপাদানগুলি একটি ফিল্ম দিয়ে সুরক্ষিত এবং সুরক্ষিত হয় এবং তারপরে ইউনিটটি সহজ পরিবহনের জন্য একটি প্যালেটে স্থাপন করা হয়।এবং সঠিক ডেলিভারি নিশ্চিত করার জন্য কাঠের বাক্সে শিপিং মার্ক তথ্য লেবেল লাগান.
